u8g2学习

转载自https://blog.csdn.net/dpjcn1990/article/details/92831760

u8g2学习

Arduino平台上使用最广泛的OLED库

像素点点阵

OLED其实就是一个M x n 的像素点阵，想显示什么就得把具体位置的像素点亮起来。对于每一个像素点，有可能是1点亮，也有可能是0点亮；

坐标系

在坐标系中，左上角是原点，向右是X轴，向下是Y轴。

U8g2是什么

U8g2是嵌入式设备的单色图形库，一句话简单明了。主要应用于嵌入式设备，包括我们常见的单片机；

U8g2支持的显示控制器

    U8g2支持单色OLED和LCD，包括以下控制器：SSD1305，SSD1306，SSD1309，SSD1322，SSD1325，SSD1327，SSD1329，SSD1606，SSD1607，SH1106，SH1107，SH1108，SH1122，T6963，RA8835，LC7981，PCD8544，PCF8812，HX1230 ，UC1601，UC1604，UC1608，UC1610，UC1611，UC1701，ST7565，ST7567，ST7588，ST75256，NT7534，IST3020，ST7920，LD7032，KS0108，SED1520，SBN1661，IL3820，MAX7219等

可以说，基本上主流的显示控制器都支持，比如我们常见的SSD1306 12864

U8g2支持的Arduino主板

可以说基本上所有Arduino API的主板都得到U8g2的支持

  • Aruino Zero，Uno，Mega，Due，101，MKR Zero以及所有其他Arduino官方主板
  • 基于Arduino平台的STM32
  • 基于Arduino平台的ESP8266和ESP32
  • 甚至其他不知名的基于Arduino平台的开发板

U8g2的优势

为什么要运用U8g2库？也就是说U8g2库能带给我们什么样的开发便利

  • U8g2库平台支持性好，基本上支持绝大部分Arduino开发板；
  • U8g2库显示控制器支持性好，基本上市面上的OLED都完美支持；
  • U8g2库 API众多，特别支持了中文，支持了不同字体，这是一个对于开发者俩说不小的福利。

U8g2库函数详解

基本函数

u8g2.begin() —— 构造U8G2

1
2
3
4
5
/**
 * 初始化U8g2库
 * @Note 关联方法 initDisplay clearDisplay setPowerSave
 */
bool U8G2::begin(void)
1
2
3
4
5
6
7
bool begin(void) {
/* note: call to u8x8_utf8_init is not required here, this is done in the setup procedures before */
   initDisplay(); //初始化显示器
   clearDisplay();  // 重置清屏
   setPowerSave(0); //唤醒屏幕
   return 1;
}

u8g2.beginSimple() —— 构造U8G2

1
2
3
4
5
/**
 * 简单初始化U8g2库
 * @Note 关联方法 beginSimple
 */
void U8G2::beginSimple(void);
1
2
3
4
5
void beginSimple(void) {
/* does not clear the display and does not wake up the display */
/* user is responsible for calling clearDisplay() and setPowerSave(0) */
   initDisplay();//初始化显示器
}

u8g2.initDisplay() —— 初始化显示控制器

1
2
3
4
/**
 * 初始化显示控制器
 */
void U8G2::initDisplay(void)
  • 这个方法不需要我们单独调用，会在begin函数主动调用一次

u8g2.clearDisplay() —— 清除屏幕内容

1
2
3
4
/**
 * 清除屏幕
 */
void U8G2::clearDisplay(void)
  • 这个方法不需要我们单独调用，会在begin函数主动调用一次，我们主要理解即可；
  • 不要在 firstPage 和 nextPage 函数之间调用该方法；

u8g2.setPowerSave() —— 是否开启省电模式

1
2
3
4
5
6
7
/**
 * 清除显示缓冲区
 * @param is_enable
 *        1 表示启用显示器的省电模式，屏幕上看不到任何东西
 *        0 表示禁用省电模式
 */
void U8G2::setPowerSave(uint8_t is_enable)
  • 不管是启用还是禁用，显示器需要的内存消耗是不会变的，说到底就是为了关闭屏幕，做到省电；
  • 所以这里就可以理解为什么初始化需要 setPowerSave(0);

u8g2.clear() —— 清除操作

1
2
3
4
5
/**
 * 清除屏幕显示，清除缓冲区，光标回到左上角原点位置（0，0）
 * @Note 关联方法 home clearDisplay clearBuffer
 */
void U8G2::clear(void)
1
2
3
4
5
void clear(void) {
   home(); //回到原点
   clearDisplay(); //清除屏幕上的显示
   clearBuffer();  //清除缓冲区
}

u8g2.clearBuffer() —— 清除缓冲区

1
2
3
4
/**
 * 清除内存中数据缓冲区
 */
void U8G2::clearBuffer(void)
  • 一般这个函数是与sendBuffer函数配对使用
1
2
3
4
5
6
void loop(void) {
  u8g2.clearBuffer();
  // ... write something to the buffer
  u8g2.sendBuffer();
  delay(1000);
}

u8g2.disableUTF8Print() —— 禁用 UTF8打印

1
2
3
4
/**
 * 禁用Arduino平台下支持输出UTF8字符集，默认是开启
 */
void U8G2::disableUTF8Print(void)
  • 我们的中文字符就是UTF8；
1
2
3
4
5
6
7
8
9
10
11
12
13
void setup(void) {
  u8g2.begin();
  u8g2.enableUTF8Print();		// enable UTF8 support for the Arduino print() function
}
void loop(void) {
  u8g2.setFont(u8g2_font_unifont_t_chinese2);  // use chinese2 for all the glyphs of "你好世界"
  u8g2.firstPage();
  do {
    u8g2.setCursor(0, 40);
    u8g2.print("你好世界");		// Chinese "Hello World"
  } while ( u8g2.nextPage() );
  delay(1000);
}

u8g2.home() —— 重置显示光标的位置

1
2
3
4
5
/**
 * 重置显示光标的位置，回到原点（0，0）
 * @Note 关联方法 print clear
 */
void U8G2::home(void)

绘制相关函数

u8g2.drawBox() —— 画实心方形

1
2
3
4
5
6
7
8
9
/**
 * 画实心方形，左上角坐标为(x,y),宽度为w，高度为h
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @Note 关联方法 drawFrame setDrawColor
 */
void U8G2::drawBox(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置
1
u8g2.drawBox(3,7,25,15);

u8g2.drawCircle() —— 画空心圆

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/**
 * 画空心圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rad 圆形的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *        选项可以通过 | 操作符来组合
 * @Note 关联方法 drawDisc setDrawColor
 */
void U8G2::drawCircle(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rad, uint8_t opt = U8G2_DRAW_ALL)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
  • 直径等于2rad + 1；
1
u8g2.drawCircle(20, 25, 10, U8G2_DRAW_ALL);

u8g2.drawDisc() —— 画实心圆

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/**
 * 画实心圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rad 圆形的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *       选项可以通过 | 操作符来组合
 * @Note 关联方法 drawCircle setDrawColor
 */
void U8G2::drawDisc(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rad, uint8_t opt = U8G_DRAW_ALL)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
  • 直径等于2rad + 1；

u8g2.drawEllipse() —— 画空心椭圆

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/**
 * 画空心椭圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rx 椭圆形水平x方向的半径
 * @param ry 椭圆形竖直y方向的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个椭圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *        选项可以通过 | 操作符来组合
 * @Note 关联方法 drawCircle
 */
void U8G2::drawEllipse(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rx, u8g2_uint_t ry, uint8_t opt)
  • rx*ry 在8位模式的u8g2必须小于512
1
u8g2.drawEllipse(20, 25, 15, 10, U8G2_DRAW_ALL);

u8g2.drawFilledEllipse() —— 画实心椭圆

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/**
 * 画实心椭圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rx 椭圆形水平x方向的半径
 * @param ry 椭圆形竖直y方向的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个椭圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *        选项可以通过 | 操作符来组合
 * @Note 关联方法 drawCircle
 */
void U8G2::drawFilledEllipse(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rx, u8g2_uint_t ry, uint8_t opt)
  • rx*ry 在8位模式的u8g2必须小于512

u8g2.drawFrame() —— 画空心方形

1
2
3
4
5
6
7
8
9
/**
 * 画空心方形，左上角坐标为(x,y),宽度为w，高度为h
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @Note 关联方法 setDrawColor
 */
void U8G2::drawFrame(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置
1
u8g2.drawFrame(3,7,25,15);

u8g2.drawGlyph() —— 绘制字体字集的符号

1
2
3
4
5
6
7
8
/**
 * 绘制字体字集里面定义的符号
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param encoding 字符的unicode值
 * @Note 关联方法 setFont
 */
void U8G2::drawGlyph(u8g2_uint_t x, u8g2_uint_t y, uint16_t encoding)
  • U8g2支持16位以内的unicode字符集，也就是说encoding的范围为0-65535，drawGlyph方法只能绘制存在于所使用的字体字集中的unicode值；
  • 这个绘制方法依赖于当前的字体模式和绘制颜色

u8g2.drawHLine() —— 绘制水平线

1
2
3
4
5
6
7
8
/**
 * 绘制水平线
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 水平线的长度
 * @Note 关联方法 setDrawColor
 */
 void U8G2::drawHLine(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置

u8g2.drawLine() —— 两点之间绘制线

1
2
3
4
5
6
7
8
9
/**
 * 绘制线，从坐标(x0,y0) 到(x1,y1)
 * @param x0 端点0的x坐标
 * @param y0 端点0的y坐标
 * @param x1 端点1的x坐标
 * @param y1 端点1的y坐标
 * @Note 关联方法 setDrawColor
 */
 void U8G2::drawLine(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t x1, u8g2_uint_t y1)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
1

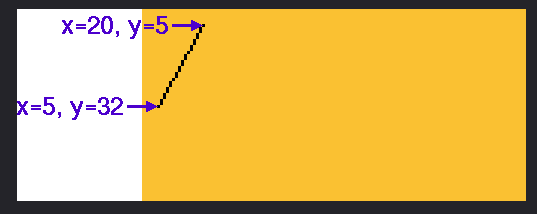

u8g2.drawLine(20, 5, 5, 32);

u8g2.drawPixel() —— 绘制像素点

1
2
3
4
5
6
7
/**
 * 绘制像素点，坐标(x,y)
 * @param x 像素点的x坐标
 * @param y 像素点的y坐标
 * @Note 关联方法 setDrawColor
 */
void U8G2::drawPixel(u8g2_uint_t x, u8g2_uint_t y)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
  • 你会发现很多绘制方法的底层都是调用drawPixel，毕竟像素属于最小颗粒度；
  • 我们可以利用这个绘制方法自定义自己的图形显示；

u8g2.drawRBox() —— 绘制圆角实心方形

1
2
3
4
5
6
7
8
9
/**
 * 绘制圆角实心方形，左上角坐标为(x,y),宽度为w，高度为h，圆角半径为r
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @param r 圆角半径
 */
void U8G2::drawRBox(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, u8g2_uint_t r)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
  • 要求，w >= 2*(r+1) 并且 h >= 2*(r+1)，这是显而易见的限制；

u8g2.drawRFrame() —— 绘制圆角空心方形

1
2
3
4
5
6
7
8
9
/**
 * 绘制圆角空心方形，左上角坐标为(x,y),宽度为w，高度为h，圆角半径为r
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @param r 圆角半径
 */
void U8G2::drawRFrame(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, u8g2_uint_t r)
  • 如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
  • 要求，w >= 2*(r+1) 并且 h >= 2*(r+1)，这是显而易见的限制
1
u8g2.drawRFrame(20,15,30,22,7);

u8g2.drawStr() —— 绘制字符串

1
2
3
4
5
6
7
8
/**
 * 绘制字符串
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param s 绘制字符串内容
 * @return 字符串的长度
 */
u8g2_uint_t U8g2::drawStr(u8g2_uint_t x, u8g2_uint_t y, const char *s)
  • 需要先设置字体，调用setFont方法；
  • 这个方法不能绘制encoding超过256的，超过256需要用drawUTF8或者drawGlyph；说白了就是一般用来显示英文字符；
  • x，y属于字符串左下角的坐标；
1
2
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.drawStr(0,15,"Hello World!");

u8g2.drawTriangle() —— 绘制实心三角形

1
2
3
4
/**
 * 绘制实心三角形，定点坐标分别为(x0,y0),(x1,y1),(x2,y2)
 */
void U8G2::drawTriangle(int16_t x0, int16_t y0, int16_t x1, int16_t y1, int16_t x2, int16_t y2)
1
u8g2.drawTriangle(20,5, 27,50, 5,32);

u8g2.drawUTF8() —— 绘制UTF8编码的字符

1
2
3
4
5
6
7
8
/**
 * 绘制UTF8编码的字符串
 * @param x 字符串在屏幕上的左下角x坐标
 * @param y 字符串在屏幕上的左下角y坐标
 * @param s 需要绘制的UTF-8编码字符串
 * @return 返回字符串的长度
 */
u8g2_uint_t U8g2::drawUTF8(u8g2_uint_t x, u8g2_uint_t y, const char *s)
  • 使用该方法，有两个前提。首先是你的编译器需要支持UTF-8编码，对于绝大部分Arduino板子已经支持；其次，显示的字符串需要存为“UTF-8”编码，Arduino IDE上默认支持；
  • 该方法需要依赖于fontMode（setFont）以及drawing Color，也就是说如果你传进来的字符串编码必须在font定义里面；
1
2
u8g2.setFont(u8g2_font_unifont_t_symbols);
u8g2.drawUTF8(5, 20, "Snowman: ☃");

u8g2.drawVLine() —— 绘制竖直线

1
2
3
4
5
6
7
/**
 * 绘制竖直线
 * @param x 左上角坐标x
 * @param y 左上角坐标y
 * @param h 高度
 */
void U8G2::drawVLine(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t h)

u8g2.drawXBM()/drawXBMP() —— 绘制图像

1
2
3
4
5
6
7
8
9
10
11
/**
 * 绘制图像
 * @param x 左上角坐标x
 * @param y 左上角坐标y
 * @param w 图形宽度
 * @param h 图形高度
 * @param bitmap 图形内容
 * @Note 关联方法 setBitmapMode
 */
void U8G2::drawXBM(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, const uint8_t *bitmap)
void U8G2::drawXBMP(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, const uint8_t *bitmap)
  • drawXBM和drawXBMP区别在于 XBMP支持PROGMEM

u8g2.firstPage()/nextPage() —— 绘制命令

1
2
3
4
5
/**
 * 绘制图像
 */
void U8G2::firstPage(void)
uint8_t U8G2::nextPage(void)

  • firstPage方法会把当前页码位置变成0；

  • 修改内容处于firstPage和nextPage之间，每次都是重新渲染所有内容；

  • 该方法消耗的ram空间，比sendBuffer消耗的ram空间要少；

1
2
3
4
5
6
u8g2.firstPage();
do {
  /* all graphics commands have to appear within the loop body. */
  u8g2.setFont(u8g2_font_ncenB14_tr);
  u8g2.drawStr(0,20,"Hello World!");
} while ( u8g2.nextPage() );

u8g2.print() —— 绘制内容

1
2
3
4
5
/**
 * 绘制内容
 * @Note 关联方法  setFont setCursor enableUTF8Print
 */
void U8G2::print(...)
1
2
3
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.setCursor(0, 15);
u8g2.print("Hello World!");

u8g2.sendBuffer() —— 绘制缓冲区的内容

1
2
3
4
5
/**
 * 绘制缓冲区的内容
 * @Note 关联方法  clearBuffer
 */
void U8G2::sendBuffer(void)
  • sendBuffer的RAM占用空间大，需要结合构造器的buffer选项使用；
  • 不管是fistPage、nextPage还是sendBuffer，都涉及到一个叫做 current page position的概念；

显示配置相关函数

u8g2.getAscent() —— 获取基准线以上的高度

1
2
3
4
5
6
/**
 * 获取基准线以上的高度
 * @return 返回高度值
 * @Note 关联方法  setFont getDescent setFontRefHeightAll
 */
int8_t U8G2::getAscent(void)
  • 跟字体有关（setFont）

u8g2.getDescent() —— 获取基准线以下的高度

1
2
3
4
5
6
/**
 * 获取基准线以下的高度
 * @return 返回高度值
 * @Note 关联方法  setFont setFontRefHeightAll
 */
int8_t U8G2::getDescent(void)
  • 跟字体有关（setFont）；

u8g2.getDisplayHeight() —— 获取显示器的高度

1
2
3
4
5
/**
 * 获取显示器的高度
 * @return 返回高度值
 */
u8g2_uint_t getDisplayHeight(void)

u8g2.getDisplayWidth() —— 获取显示器的宽度

1
2
3
4
5
/**
 * 获取显示器的宽度
 * @return 返回宽度值
 */
u8g2_uint_t getDisplayWidth(void)

u8g2.getMaxCharHeight() —— 获取当前字体里的最大字符的高度

1
2
3
4
5
6
/**
 * 获取当前字体里的最大字符的高度
 * @return 返回高度值
 * @Note 关联方法 setFont
 */
u8g2_uint_t getMaxCharHeight(void)
  • 每一个字符在font字集中都是一个位图，位图有高度和宽度；

u8g2.getMaxCharWidth() —— 获取当前字体里的最大字符的宽度

1
2
3
4
5
6
/**
 * 获取当前字体里的最大字符的宽度
 * @return 返回宽度值
 * @Note 关联方法 setFont
 */
u8g2_uint_t getMaxCharWidth(void)

u8g2.getStrWidth() —— 获取字符串的像素宽度

1
2
3
4
5
6
7
/**
 * 获取字符串的像素宽度
 * @param s 绘制字符串
 * @return 返回字符串的像素宽度值
 * @Note 关联方法 setFont drawStr
 */
u8g2_uint_t U8G2::getStrWidth(const char *s)
  • 像素宽度和当前font字体有关；

u8g2.getUTF8Width() —— 获取UTF-8字符串的像素宽度

1
2
3
4
5
6
7
/**
 * 获取UTF-8字符串的像素宽度
 * @param s 绘制字符串
 * @return 返回字符串的像素宽度值
 * @Note 关联方法 setFont drawStr
 */
u8g2_uint_t U8G2::getUTF8Width(const char *s)

u8g2.setAutoPageClear() —— 设置自动清除缓冲区

1
2
3
4
5
6
/**
 * 是否自动清除缓冲区
 * @param mode 0 表示关闭
 *             1 表示开启，默认是开启
 */
void U8G2::setAutoPageClear(uint8_t mode)
  • 该方法用于 firstPage 和 nextPage；
  • 建议该方法保持默认就好，如果用户禁止了，那么需要自己维护缓冲区的状态或者手动调用clearBuffer；

u8g2.setBitmapMode() —— 设置位图模式

1
2
3
4
5
6
7
8
/**
 * 设置位图模式（定义drawXBM方法是否绘制背景颜色）
 * @param is_transparent
 *         0 绘制背景颜色，不透明，默认是该值
 *         1 不绘制背景颜色，透明
 * @Note 关联方法 drawXBM
 */
void U8G2::setBitmapMode(uint8_t is_transparent)
1
2
3
4
u8g2.setDrawColor(1);
u8g2.setBitmapMode(0);
u8g2.drawXBM(4,3, u8g2_logo_97x51_width, u8g2_logo_97x51_height,  u8g2_logo_97x51_bits);
u8g2.drawXBM(12,11, u8g2_logo_97x51_width, u8g2_logo_97x51_height,  u8g2_logo_97x51_bits);

1
2
3
4
u8g2.setDrawColor(1);
u8g2.setBitmapMode(1);
u8g2.drawXBM(4,3, u8g2_logo_97x51_width, u8g2_logo_97x51_height,  u8g2_logo_97x51_bits);
u8g2.drawXBM(12,11, u8g2_logo_97x51_width, u8g2_logo_97x51_height,  u8g2_logo_97x51_bits);

u8g2.setBusClock() —— 设置总线时钟

1
2
3
4
5
6
/**
 * 设置总线时钟(I2C SPI)
 * @param mode clock_speed 总线时钟频率(Hz)
 * @Note 关联方法 begin
 */
void U8G2::setBusClock(uint32_t clock_speed);
  • 仅仅Arduino平台支持；
  • 必须在u8g2.begin() 或者 u8g2.initDisplay()之前调用；

u8g2.setClipWindow() —— 设置采集窗口大小

1
2
3
4
5
6
7
8
9
10
/**
 * 设置采集窗口，窗口范围从左上角(x0,y0)到右下角(x1,y1)
 * 也就是我们绘制的内容只能在规范范围内显示
 * @param x0 左上角x坐标
 * @param y0 左上角y坐标
 * @param x1 右上角x坐标
 * @param y1 右上角y坐标
 * @Note 关联方法 begin
 */
void U8G2::setClipWindow(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t x1, u8g2_uint_t y1 );
  • 可以通过 setMaxClipWindow 去掉该限制
1
void U8G2::setMaxClipWindow(void)
1
2
3
u8g2.setClipWindow(10, 10, 85, 30);
u8g2.setDrawColor(1);
u8g2.drawStr(3, 32, "U8g2");

u8g2.setCursor() —— 设置绘制光标位置

1
2
3
4
5
/**
 * 设置绘制光标位置(x,y)
 * @Note 关联方法 print
 */
void U8G2::setCursor(u8g2_uint_t x, u8g2_uint_t y)
1
2
3
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.setCursor(0, 15);
u8g2.print("Hello World!");

u8g2.setDisplayRotation() —— 设置显示器的旋转角度

1
2
3
4
5
6
7
8
9
10
/**
 * 设置显示器的旋转角度
 * @param u8g2_cb 旋转选项
 *        U8G2_R0 不做旋转 水平
 *        U8G2_R1 旋转90度
 *        U8G2_R2 旋转180度
 *        U8G2_R3 旋转270度
 *        U8G2_MIRROR 不做旋转 水平，显示内容是镜像的，暂时不理解
 */
void setDisplayRotation(const u8g2_cb_t *u8g2_cb)

u8g2.setDrawColor() —— 设置绘制颜色

1
2
3
4
/**
 * 设置绘制颜色（暂时还没有具体去了解用法）
 */
void U8G2::setDrawColor(uint8_t color)

u8g2.setFont() —— 设置字体集

1
2
3
4
5
6
/**
 * 设置字体集（字体集用于字符串绘制方法或者glyph绘制方法）
 * @param font 具体的字体集
 * @Note 关联方法  drawUTF8 drawStr drawGlyph print
 */
void U8G2::setFont(const uint8_t *font)
  • 中文字符集消耗内存大，请谨慎使用，可以用在Arduino 101等ram空间比较大的板子上；

u8g2.setFontDirection() —— 设置字体方向

1
2
3
4
5
6
/**
 * 定义字符串绘制或者图形绘制的方向
 * @param dir 方向
 * @param 关联方法 drawStr
 */
void U8G2::setFontDirection(uint8_t dir)
  • dir参数
Argument String Rotation Description
0 0 degree Left to right
1 90 degree Top to down
2 180 degree Right to left
3 270 degree Down to top
1
2
3
4
5
u8g2.setFont(u8g2_font_ncenB14_tf);
u8g2.setFontDirection(0);
u8g2.drawStr(15, 20, "Abc");
u8g2.setFontDirection(1);
u8g2.drawStr(15, 20, "Abc");

缓存相关函数

缓存相关函数，一般不会去操作

u8g2.getBufferPtr() —— 获取缓存空间的地址

1
2
3
4
5
6
/**
 * 获取缓存空间的地址
 * @return 返回缓存空间起始地址
 * @Note 关联方法 getBufferTileHeight, getBufferTileWidth, clearBuffer
 */
uint8_t *U8G2::getBufferPtr(void)
  • 缓存大小等于 8 * u8g2.getBufferTileHeight() * u8g2.getBufferTileWidth().

u8g2.getBufferTileHeight() —— 获取缓冲区的Tile高度

1
2
3
4
5
/**
 * 获取缓冲区的Tile高度
 * @return 返回高度值
 */
uint8_t U8G2::getBufferTileHeight(void)
  • 一个tile等于8个像素点.

u8g2.getBufferTileWidth() —— 获取缓冲区的Tile宽度

1
2
3
4
5
/**
 * 获取缓冲区的Tile宽度
 * @return 返回宽度值
 */
uint8_t U8G2::getBufferTileWidth(void)

u8g2.getBufferCurrTileRow() —— 获取缓冲区的当前Tile row

1
2
3
4
5
/**
 * 获取缓冲区的当前Tile row行数
 * @return 返回当前的tilerow
 */
uint8_t U8G2::getBufferCurrTileRow(void)

u8g2.setBufferCurrTileRow() —— 设置缓冲区的当前Tile row

1
2
3
4
5
/**
 * 设置缓冲区的当前Tile row
 * @param 当前的tilerow
 */
void U8G2::setBufferCurrTileRow(uint8_t  row)
  • 在 firstPage/nextPage 循环时，由于底层调用了setBufferCurrTileRow，所以尽量不要自己手动调用该方法
1
2
3
4
5
6
7
8
9
u8g2.setBufferCurrTileRow(0);       // let y=0 be the topmost row of the buffer
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_helvB08_tr);
u8g2.drawStr(2, 8, "abcdefg");

u8g2.setBufferCurrTileRow(2);	// write the buffer to tile row 2 (y=16) on the display
u8g2.sendBuffer();
u8g2.setBufferCurrTileRow(4);	// write the same buffer to tile row 4 (y=32) on the display
u8g2.sendBuffer();
